Инструмент QuickShape
Кроме обычных контуров, которые строятся по точкам, в CorelXARA для построения правильных фигур существуют графические примитивы. Это прямоугольники, квадраты, многоугольники, эллипсы и звезды, которые строят специальными инструментами. В отличие от обычных контуров, примитивы кроме узлов и направляющих имеют дополнительные характеристики (число сторон, закругление углов, глубина лучей и др.). Многие операции трансформирования таких объектов автоматизированы, например, при работе инструментом Rectangle сразу строятся все четыре вершины прямоугольника. При скруглении одного из углов также скругляются все остальные. Изменение свойств примитивов обратимо, каждый из них обладает большим числом вариантов формы, поэтому создавать и редактировать графические примитивы гораздо легче, чем обычные контуры.
Однако эти объекты не могут быть произвольно отредактированы по точкам, поэтому для свободного искажения их превращают в обычный контур. Специальные свойства примитива при этой операции утрачиваются.
К инструментам создания графических примитивов относятся инструменты Rectangle, Ellipse, QuickShape (рис. 3.26). При этом основным инструментом является QuickShape, а два других представляют его частные случаи, вынесенные в отдельные инструменты из-за частого использования.
Рис. 3.26.
Инструменты построения графических примитивов и соответствующие курсоры
Клавиатурное сокращение для инструмента QuickShape — <Shift>+<F2>. При его выборе курсор принимает форму перекрестия с маленькой звездой (рис. 3.26). По умолчанию инструмент создает пятиугольники с произвольным соотношением высоты и ширины.

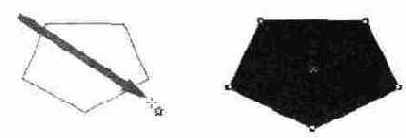

Рис. 3.27.
Построение объекта инструментом QuickShape с использованием габаритной рамки
Нажмите левую кнопку мыши и перемещайте инструмент по странице (обычно вправо и вниз). За курсором тянется создаваемый пятиугольник. Его величина определяется невидимой габаритной рамкой (bound), растягиваемой курсором. На рис. 3.27 направление движения курсора условно показано стрелкой. Отпустите кнопку мыши. Построенный пятиугольник приобрел заливку по умолчанию, на его контуре отображаются узлы (их пять), то есть пятиугольник выделен и его можно редактировать. Постройте несколько примитивов, перемещая курсор в разных направлениях, попробуйте придать им разные соотношения ширины и высоты. Последний из примитивов активен; для выделения другого примитива временно перейдите к инструменту Selector и щелкните мышью на нужном объекте.

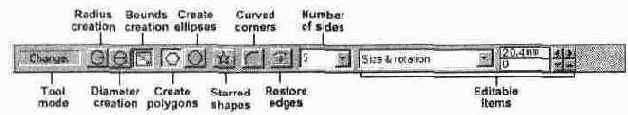

Рис. 3.28.
Панель свойств инструмента QuickShape
С помощью панели свойств инструмента QuickShape (рис. 3.28) редактируют параметры уже построенных объектов и задают умолчания инструмента.
Информационное поле Tool mode отображает текущий режим работы инструмента. Если на рисунке нет активного примитива, инструмент находится в режиме New, и при работе инструментом будет создан новый контур. В этом режиме все задаваемые характеристики станут принятыми по умолчанию. Режим Change означает, что на рисунке есть активный примитив, и инструмент находится в режиме его редактирования.
