Фигуры
Работа в CorelXARA основана на создании контуров нужной формы (объектов) и придании им определенных заливок и обводок. Этот принцип лежит в основе всех программ объектной графики. Различаются лишь приемы работы и некоторые специальные эффекты. Построенные объекты можно произвольно вращать, искажать, масштабировать и перемешать без изменения качества. Любой объект может быть скопирован и перемещен. Иллюстрация составляется из простых объектов, как из кубиков.
Как и в математике, контуры не имеют толщины. Чтобы контур был виден на экране и печати, ему придают обводку определенной толщины, стиля (например, сплошная или пунктирная) и цвета. Различают два вида контуров — линии (незамкнутые контуры) и фигуры (замкнутые контуры) (рис. 3.1).

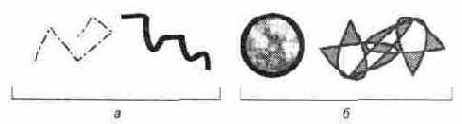

Рис. 3.1.
Линии (а) и фигуры (б)
Линии могут иметь только обводку. Замкнутые контуры кроме обводки могут иметь определенную пользователем заливку.
Изучение приемов создания объектов мы начнем с простейших инструментов программы, предназначенных для построения контуров. На панели инструментов это Freehand, Pen, Shape Editor (рис. 3.2). На этом же рисунке приведен вид курсоров, соответствующих этим инструментам.
Рис. 3.2.
Инструменты построения контуров и соответствующие им курсоры

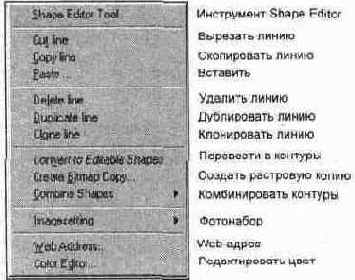

Щелчком правой кнопкой мыши на выделенном объекте вызывается контекстное меню, общее для большинства инструментов (рис. 3.3).
Рис.. 3.3.
Контекстное меню
На рисунке приведены переводы команд. Команды вырезания, копирования, удаления, дублирования, вставки описаны в разделе 3.8; команда Convert to Editable Shapes предназначена для превращения различных объектов в контуры, см. раздел 3.7; команда Create bitmap copy требуется, в основном, для Web-дизайна и будет рассмотрена в соответствующей главе, как и команда Web Address; команды списка Combine Shapes обсуждаются в главе 6; команда Imagesetting необходима для задания параметров цветоделения (глава 11); команда Color Editor открывает палитру цветов (глава 4); первая команда контекстного меню одинакова только для инструментов создания контуров — Shape editor Tool. Она активизирует наиболее сложный инструмент редактирования контуров.
